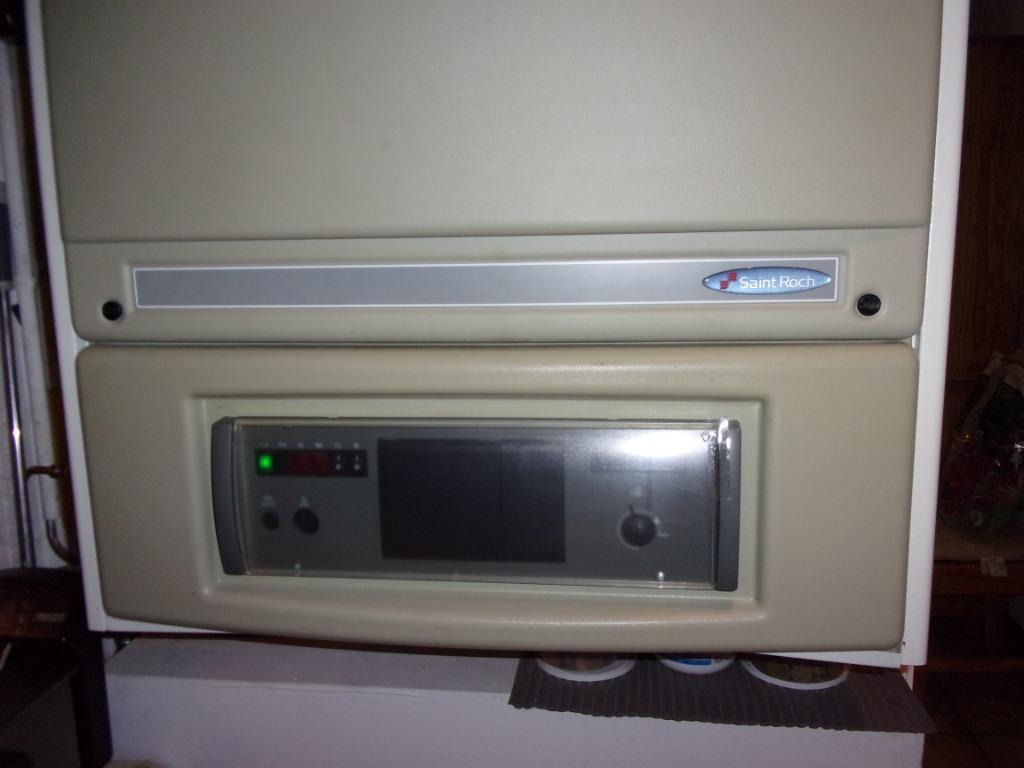

chaudière mural st roch mazout MURA MVC24S

Ne démonter pas votre ancienne chaudière sous pretexte que la firme st roch est en faillite et que les pièces ne sont plus disponible ,c'est totalement faux .

la plupart des pièces utilisée lors de l'assemblage de ces chaudières viennent de divers équipementiers en chauffage qui existent toujours en europe et les pièces sont disponible.

st roch n'est pas le fabricant de cette chaudière qui est en acier .
St roch n'a fabriquer dans sont usine de couvain que des chaudières fonte .
Les boilers,les chaudière acier ,les bruleurs et tous les équipements extérieure proviennent de société autres que st roch qui existent toujours  .
St roch faisait partie d'un groupe de fabricants européens en matériel de chauffage qui actuellement existe toujours et qui commercialise toujours des chaudières de conception st roch via la france, la conception rokor de chez st roch est toujours en vente .

La chaudière mural mvc24 n'était pas fabriquée en belgique.
Ayant moi même vendu beaucoup de ces chaudières sa permet a mes clients et aux autres de trouver une solution a leur problèmes.
Par rapport a l'époque de st roch certaines pièces on beaucoup augmenté de prix mais c'est avant tout du a la faible production actuel de ces pièces .
la qualité a été améliorée surtout au niveau des échangeurs sanitaire qui sont aussi vendu sous différente puissance .
certaines pièces non de stock chez moi demande un délais de livraison de max 15 jours.
une grosse quantité de pièces est actuellement de stock et remis a jours régulièrement,d'autres vont s'ajouté par la suite


pièces actuellement disponible de stock:

vanne inverseuse pour chaudière mural st roch mazout type mura mvc24s pièce neuve est utilisée sur chaudière avec échangeur instantané et boiler.
st roch utilise le modèle droit avec réducteur de débit a l'entrée d'eau froide côté échangeur (petite pièce noir sur le desus de la vanne ) il existe plusieurs modèle de vannes.
Le prix est le même pour tous les modèles  photo 4/5/6/7
garantie 1 an sur nouvelle vanne complète.

disponible de stock  modèle d'origine st  roch .
matériel neuf garanti 1an  =358€
photo 4/5

kit de réparation pour vanne inverseuse disponible de stock
il faut que le mécanisme d'inversion côté chauffage soit encore en bon état ,sera vérifier avant réparation .

kit membrane seul est vendu 115€ sans montage
photo 19

kit complet avec bourages partie eau et chauffage,membrane est vendu 155€

possibilité de remise en état complet de la vanne dans nos ateliers 195€.(kit réparation complet avec kit bourages)
remplacement bourages inférieure et supérieure ,remise en état boite a eau partie arrivée eau froide.
délais de réparation 48H.
garantie 6 mois sur réparation.

ne jetter pas votre ancienne vanne car elle est réparable .

échangeur sanitaire neuf d'origine garanti 1 an = 486€
disponible de stock .
l'échangeur existe en 130mm,145mm,150mm partie métallique central .
existe en plusieurs puissance de:
21/26/28000 kcal/h soit 25/30/32 kw
modèle disponible de stock 145mm/25kw modèle d'origine chaudière st roch.
photo 8/9/10

il existe la possibilité de la remise en état de l'échangeur d'origine quand celui ci est entartré, mais il faut encore un léger passage au niveau de la partie sanitaire.
On place l'échangeur sur une pompe a acide haute pression qui nettoye complètement l'échangeur et on repart ainsi pour quelques années.
le montant de cette intervention est de 175€ et l'intervention ne peu se faire qu'a l'atelier ,vous récupérer votre échangeur comme neuf avec un control sous pression des deux parties (sanitaire et chauffage) il faut compter 1 journée pour la remise en état de l'échangeur.
Il faut donc le déposer et le récupérer le lendemain.
Cette opération en peu se faire que max 3 fois .
composition du produit utilisé :12-15% d'acide amidosulfonique, 3-5% de tensioactifs non ioniques, additifs, inhibiteurs de corrosion et de calcaire, colorants.

la durée de vie d'un nouvel échangeur est de +/- 15 ans, supérieure a un boiler électrique pour un prix moindre en prix de revient a l'usage car pas des stockage d'eau et le débit est illimité en quantité avec un échangeur.
la remise en état est liée a la teneur en calcaire de l'eau de distribution ,donc de l'entartrage .
un boiler électrique demande un maintient en température d'une certaine capacité d'eau ,le problème de calcaire est le même si pas pire qu'avec un échangeur car la température du circuit primaire de l'eau de chauffage d'un échangeur est bien inférieure a la température sur la surface de la résistance électrique +/-70°donc le calcaire se précipite plus vite sur la résistance que sur l'intérieure de l'échangeur.
au fur et a mesure du temp la résistance se charge en calcaire et le temps de chauffe du boiler s'allonge ainsi que la consommation électrique augmente et ce pour la même quantité d'eau a chauffer.
le système d'échangeur est la plus économique et est toujours utilisé actuellement..


brûleur neuf idem bruleur d'origine st roch
1400€  de stock  photo 24.

une alternative existe pour remplacer le bruleur d'origine st120 par une autre marque compatible plus facile pour trouver les pièces par la suite.
le bruleur est vendu 1250€

pièces brûleur bentone st120
brûleur placer dans chaudière mural st roch

accouplement pour brûleur st93-120 /20mm de diamètres/6 crants = 35€ pièce  de stock

accouplement pour bruleur st120 diamètre 30mm /8 crants complet  =65€ pièce  de stock

de stock également uniquement la partie caoutchouc central sans les accouplements côté pompe et moteur.   20€

il existe deux diamètres différents d'accouplements 20 et 30mm il faut donc vérifier avant .

pompe à mazout d'origine = 275€ de stock
moteur d'origine = 475€
condensateur pour moteur = 35€ de stock

bloc électrodes accrocheur pour brûleur st120:

le bloc électrode d'origine existe toujours mais assez difficile a se procurer il y a deux solutions possible:
soit on le commande avec un délais de 15 jours prix = 325€ bloc comlet.
soit on modifie l'originale en retirant les électrodes en plastic et en les remplacant par des doubles en porcelaine petites broches 4mm
prix= 150€ .
si la partie vis de fixation sur le porte gicleur est cassée on sait également refaire cette partie la aussi .



vase d'expension d'origine st roch neuf = 185€
de stock photo 23

je constat souvent qu'un vase extérieure a été placé en remplacement de celui d'origine ,ceci ne sert a rien .
le vase d'origine existe toujours et le remplacement de l'original coûte moins cher qu'un vase placé a l'extérieure ,de plus le vase intérieure est placé directement sur le point haut du corps de chauffe et permet une meilleur expenssion du corps de chauffe lors du passage en priorité sanitaire.
Des problèmes de variation de pression du circuit chauffage on été constaté avec un vase extérieure lors du passage en priorité sanitaire a cause de la fermeture du circuit chauffage au niveau de la vanne inverseuse sanitaire et de la vanne 4 voies circuit chauffage.
le vase d'origine possède un raccord démontable qui facilite grandement le remplacement du vase d'origine.

purgeur automatique point haut chaudière=21€

circulateur d'origine= 256€  1 de stock  photo 11
circulateur équivalent neuf= 205€  vitesse variable

attention:
le circulateur proposé est celui dans la chaudière entre la vanne inverseuse et la sortie du corps de chauffe et pas celui a l'extérieure de la chaudière qui a un entre axe différent et est destiné uniquement au circuit chauffage,ce circulateur peu être remplacer par un autre de marque différente sans problème.

relais de commutation sanitaire= 15€ 1 de stock
cette pièce se trouve derrière le plastic noir sur la face avant de la chaudière

module micro switch sans couvercle = 50€   photo 16
micro switch uniquement a la pièce= 25€     photo 17
boitier micro switch seul= 36€   photo 18

vanne mélangeuse 4 voies côté chauffage uniquement
occasion d'origine =65€ 1 de stock photo 12/13

vanne mélangeuse 4 voies côté chauffage uniquement
neuve d'origine = 156€  1 de stock photo 12/13

vanne mélangeuse 4 voies reconditionement d'une vanne existante= 75€

corps de chauffe complet donc partie chaudière sans bruleur nu sans turbulateurs= 850€ (occasion fonctionné 1 an)

chicane des carneaux (turbulateur)

Sur ce type de chaudière il existe 2 type de plaques turbulateurs.
le premièr turbulateur côte foyer est différent des autres car il possède deux trous central les autres non .
il faut donc voir le quel modèle vous rechercher .
le premier du fond en inox réfractaire (deux trous central)= 315€
les 4 suivantes sont identique mais matière différente = 225€ pièce
le kit complet soit 5 pièces=1215€
remarque :ceux d'origine on une épaisseur de 2mm ,ceux de ma fabrication 3mm ,la durée de vie est beaucoup plus importante.

il faut absolument respecter l'ordre de pose de ces turbulateurs.
ces turbulateurs on pour objet de freiner les gaz pour diminuer la température de sortie vers la cheminée en améliorant l'échange thermique au niveau du circuit des gaz .
le mauvais état de ces turbulateurs a comme conséquence l'augmentation de la température des gaz et une sur consommation de mazout,une diminution de la puissance restituée côté eau .
l'exès de température va détruire les joints d'étanchéité au niveau de la buse concentrique central d'évacuation des gaz, car la température va monté au delas des 300°, la conséquence est le passage des gaz dans le circuit d'aspiration d'air du brûleur avec la mise en sécurité du brûleur régulièrement et un décrochage de flamme sans arrêt par manque d'oxygène, sa crée aussi une élevation de la température de l'air aspiré et pouvant même aller vers l'incendie de la chaudière.
les joints résistent a maximum 250°
trop de chauffagiste ne contrôle pas la température de sortie des gaz hors c'est absolument essentiel de le faire sa donne une idée exacte de l'état des turbulateurs et de la puissance bruleur.

aquastat de sécurité surchauffe réarmement manuel = 46€ photo 20
attention cette aquastat a une valeur supérieure aux autres modèles de sur chauffe utilisée sur d'autre marques et types chaudières.

aquastat de réglage =44€ photo 21

thermométre chaudière=36€ photo 22
remarque:
le remplacement des aquastats nécessite le démontage complet du tableau électrique, car sur ce type de chaudière la face avant et arrière du tableau s'ouvre en deux .

attention*
ne pas confondre la vanne mélangeuse circuit chauffage 4 voies et la vanne inverseuse vers circuit sanitaire 5 voies.

la vanne mélangeuse a 4 voies  est sur le circuit chauffage uniquement et a 4 raccordement identique en 6/4.
elle est de couleur bleu foncé ou noir et possède des graduations et un gros bouton noir au centre des graduations

la vanne inverseuse possède 5 voies
3 sur le circuit chauffage et 2 sur le circuit d'eau froide dont un est raccordé directement sur l'échangeur sanitaire .

au niveau entrées et sorties :
2 sont en 3/4 de pouces circuit chauffage1 est en 4/4 de pouces circuit chauffage2 sont en 1/2 pouces (entrée et sortie eau froide)tous sont mâle

le prix des deux vannes n'est pas du tout le même .
donc bien faire attention a la pièce que vous chercher.

comment vérifier le fonctionnement de la vanne inverseuse sanitaire :

Avant tout il faut avoir les mousseurs des robinets,pomme de douche,filtre a l'entrée des mélangeurs et mitigeur de bain propre , de filtre se trouve directement a l'intérieure de l'écrou qui fixe le mélangeur sur la conduite,il faut donc le démonter pour voir si le filtre n'est pas bouché.
S'assurer que le débit est bien de 11 litres minutes au niveau du robinet ou de la pomme de douche car une pomme de douche antartrée ou équipée d'un limiteur pose problème.
l'utilisation de mitigeurs thermostatique pose souvent problème car le robinet limite beaucoup trop le débit d'eau chaude et empèche le dispositif de production d'eau chaude de s'enclencher, il y a aussi le phénomène suivant, vous ouvrez le mitigeur la température est normal ensuite la température diminue ceci est du au mitigeur qui limite l'arrivée d'eau chaude et le système de production sanitaire de la chaudière se coupe par manque de débit, ensuite l'eau redevient chaude a cause que le mitigeur thermostatique détecte que la température descent et augmente le débit d'eau chaude qui réenclenche le système de production d'eau chaude et ainsi de suite robinet toujours ouvert bien sur.
il suffit pour contrôler ce phénomène d'etre deux un qui regarde la tige au dessus de la vanne inverseuse et l'autre qui ouvre la douche ,au moment ou on va ouvrir la douche la tige va monter tout en laissant le robinet ouvert au bout d'un moment la tige va redessendre et couper le dispositif de production d'eau chaude sans rien bouger au bout d'un moment la tige va de nouveau monté et le dispositif va se remettre a fonctionner ,ceci est du au mitigeur thermostique.

Remplacer le mitigeur thermostatique par un mitigeur normal et une pomme de douche sans limiteur de débit régle le problème, en effet la chaudière limite elle même le débit a 11l minutes donc une pomme de douche avec limiteur ne sert a rien .
si vous voulez voir si le problème provient du système douche quand vous avez le problème ouvrez le mitigeur sur bain et l'eau chaude sera normal , sa vous confirmera que c'est bien la partie douche qui limite trop le débit d'eau chaude .
les mitigeurs thermostatique sont prévu pour fonctionner sur un boiler ou le débit d'eau chaude n'enclenche pas de dispositif de production d'eau chaude ici il faut absolument un débit minimum pour enclencher le dispositif de production d'eau chaude de la chaudière.

pour tester le système d'enclenchement de la vanne inverseuse:

Ouvrir un robinet d'eau chaude , l'axe de la petit tige sur le dessus de la vanne inverseuse doit monté,si elle ne monte pas,la  vanne est défectueuse,s'il monte c'est ok la vanne fonctionne (attention la tige doit monter minimum 5mm) car il se peu que la tige monte mais pas sufisament .

si la tige monte et qu'il ne se passe rien sa peut être le module micro switch fixer sur le dessus de la vanne inverseuse.
En appuyant sur le micro switch on doit entendre le petit relais de priorité sanitaire (fixer derrière le plastic noir sur le face avant de la chaudière )s'enclencher si non vérifier avec un ohm meter l'ouverture et la fermeture des contact du micro switch.
si ok c'est le relais de priorité sanitaire a remplacer ,il se trouve derrière le cache noir en plastic situé sur la face avant de la chaudière.
ici je ne parle que du problème d'enclenchement du système priorité sanitaire.

le problème lié a la température d'eau trop basse et débit trop faible est un autre problème .
st roch est claire a ce sujet ,débit de  11l/mn  a 45°,il faut donc vérifier absolument le débit et sa température.
donc si on diminue le débit et comme la puissance côté chauffage reste la même , la température côté sanitaire monte.
c'est le même principe qu'un bulex,si on augmente le débit d'eau chaude la température diminue.
dans les zones a forte pression de distribution d'eau il faut mettre un réducteur de pression .
ce qu'il faut savoir : les vannes inverseuse 5 voies sont équipées d'un limiteur de débit sur le dessus de la vanne petit carré noir il suffit donc de régler le débit via ce petit carré .

il faut aussi tenir compte qu'en hivers comme la température de l'eau est plus froide mais que la puissance nécessaire pour l'élévation de température ne change pas ,l'eau peu perdre quelques degrés ,mais sa reste dans la limite du résonnable.

si problème de température:
il faut vérifier le débit avec un débimètre et contrôler la température en même temps .
si entartré le débit diminue fortement et parfois il diminue tellement que la vanne inverseuse ne s'enclenche plus, le débit est très important pour la température de l'eau .
l'entartrage a pour effet une diminution du débit et aussi une diminution de l'échange thermique ,le calcaire faisant office d'isolant.
vérifier la température du circuit primaire donc circuit chauffage
la température doit être de minimum 70° et maximum 80° et avoir un débit sufisant vers l'échangeur sanitaire primaire(circuit chauffage) vérifier le circulateur intérieure .
une vanne inverseuse qui ne s'ouvre pas complètement crée aussi un problème de débit du circuit primaire(chauffage), on sais la vérifier qu'une fois démontée .
ce type de vanne utilise un axe en deux sections, l'axe de la boite a eau n'est pas le même que celui de la partie chauffage,donc la boite a eau peu avoir sont axe qui monte mais que l'axe côté chauffage ne monte pas ou légérement.
il faut vérifier le réglage de la puissance du brûleur .
le brûleur  doit donner la puissance annoncée par le fabricant càd 25kw ni plus ni moins ,il faut respecter le type gicleur et la pression de pompe .
une puissance trop faible fait que la température de l'eau chaude sanitaire ne sait pas monter en température.
si une puissance trop élevée ou un mauvais gicleur est installé ,les plaques chicanes se détruisent avec l'excès de chaleur au niveau du circuit de sortie des gaz de combustion et pire on peu avoir une perforation du fond de foyer , a sa il faut ajouter une inertie trop importante du corps de chauffe a l'arrêt du brûleur qui aura comme effet la mise en surchauffe de la chaudière surtout en été.
l'angle de pulverisation du gicleur doit absolument être respecté ,sans quoi on peu avoir un allongement de la longueur de la flamme qui aura comme conséquence de détruire le fond du foyer également.
il ne faut pas oublier que le foyer de ce type de chaudière est très court.
un aquastat chaudière qui est défectueux ou user et dont le différentiel de température(différence entre température d'enclenchement déclenchement ,(le différentiel doit être de maximum 5° donc arrêt 75° remise en marche 70°) est trop grand crée un retard de mise en marche du brûleur avec un abaissement de la température de l'eau chaude au bout d'un moment car la chaudière met trop longtemps pour redémarrer ,comme la chaudière est tout le temps a température dès que la demande d'eau chaude se fait la réserve d'eau dans la chaudière fait que l'eau est chaude mais si la chaudière démarre trop tard et que le température descent trop bas dans la chaudière (60°),la température de l'eau chaude diminue et au fur et a mesure que la chaudière remonte en température l'eau commence de devenir plus chaude mais sa prend un certains avant que la température remonte et se stabilise au niveau du robinet d'eau chaude.

il faut vérifier également si le circulateur a l'intérieure de la chaudière fonctionne correctement car c'est ce circulateur la qui assure la circulation a travers l'échangeur sanitaire ,et même si celui ci ne tourne pas le circuite chauffage fonctionne grace a celui situé sur la conduite au niveau de la vanne 4 voies sous la chaudière qui aspire a travers celui situé dans la chaudière.

la chaudière est équipée a l'origine d'un purgeur d'air automatique sur le point haut du corps de chauffe .il faut absolument que ce purgeur fonctionne correctement car la présence d'air sur le point haut empèche la circulation correct de l'eau dans le corps de chauffe et peu limiter le débit et la température de l'eau de chauffage.la présence d'air au point haut peu crée de la corrosion a l'intérieure du corps de chauffe et faire percer le dessus de la chaudière a cause de la présence d'oxygène ,les doigts de gant des sondes se trouve sur ce point haut côté gauche de la chaudière et la mauvaise transmission de la chaleur a ces sonde peu crée aussi des problèmes de température d'eau sanitaire.

en régle général ,le problème de température qui varie est un peu plus complexe a identifier car les causes sont multiples .
il faut avant tout contrôler l'entartrage de l'échangeur ,contrôler le débit d'eau chaude ,contrôler le fonctionnement de la vanne inverseuse côté eau et chauffage.
malgré le nombre d'années que ces chaudières fonctionnent ,les problèmes de l'eau chaude sont relativement rare et souvent les même causes,l'entartrage de l'échangeur et la vanne inverseuse défectueuse.
une fois ces pièces en bon état, cette chaudière repart pour des années ,et même si le problème de production sanitaire ne fonctionnerai plus il reste la solution d'un boiler électrique ou un petit boiler  chauffage couplé a la chaudière en supriment l'échangeur existant ,chose qui était disponible d'origine d'ailleur avec un petit boiler a côté de la chaudière.
ce type de chaudière tel qu'elle a été pensée a l'origine est très économique car ne stock pas d'eau chaude sanitaire,la production d'eau chaude est en continu et sans limites ,contrairement a un boiler .
la seul contrainte est le calcaire qui entartre l'échangeur mais la plupart des chaudières on souvent bien plus que 10 ans avant d'avoir des problèmes côté sanitaire,si un adoucisseur est installé la durée de via de l'échangeur est très longue.
attention l'intérieure de l'échangeur côté eau chaude sanitaire est en cuivre ,le détartrage doit être suivi d'une neutralisation de l'acide sans quoi l'échangeur peu percer.


pour ceux qui démonteraient ce type de chaudière ou bruleurs ,la reprise de leur ancienne chaudière ou bruleur est possible et au meilleur prix .
possibilité de réparation de ce type de chaudières et brûleur soit sur site pour la chaudière elle même soit chez moi pour les brûleurs.

Actuellement beaucoup d'installateurs propose le remplacement de ce type de chaudière sous le couvert que les chaudières sont irréparrable ou qu'on ne trouve plus les pièces,ceci est totalement faux.
la plupart des installateurs actuel préfèrent remplacer la chaudière pour un gain financier plus important mais si la nouvelle chaudière tombe en panne ils sont également incapable de la dépanner vu l'électronique qui gére actuellement les nouvelles chaudières mazout.
ce type de chaudière est très simple et ne comporte pas d'électronique tout est électrique et mécanique.
toutes les pièces bruleurs sont des pièces standart qui sont toujours utilisée sur les nouveau bruleurs actuel.
le système de production d'eau chaude sanitaire via un échangeur est toujours utilisé actuellement dans les nouvelles chaudières mural gaz car ce système permet une production d'eau chaude en quantité illimitée et sans stockage d'eau comme un boiler .
le débit est de 11l/min à 45° en continu .
cette chaudière à toujours été une inovation d'avant garde et le système de l'époque est toujours utiliser aujourd'hui.
le problème actuel est avant tout l'incompétance des chauffagistes qui n'on plus les connaissances technique et la volonté de résoudre les problème ,mais préfère la facilité.
l'entretien de la chaudière nécessite la vérification de nombreux points technique et aussi le remplacement au fur et a mesure des années de certaines pièces d'usure normal ,ce qui est logique.
si l'entretien est effectué correctement la durée de vie de ces chaudière est très longue .
ces chaudières comme toutes les chaudières mazout sont capable de passer au bio fuel en remplacant la pompe et les flexibles ou en remplacant le bruleur existant par un bruleur bio fuel ,l'une ou l'autre solution est possible.

attention certains petits malins utilisent la marque st roch pour vendre du matériel neuf soit disant de la marque hors elle n'existe plus sous la forme actuel mais les chaudières fonte rokor et ultra  de chez st roch sont toujours fabriquées en france via hs france .

la chaudière MURA MVC24S est quand a elle toujours fabriquée par la société ctc et vendu sous le type:CTC 950 RU  , vendue uniquement dans les pays de l'est.
